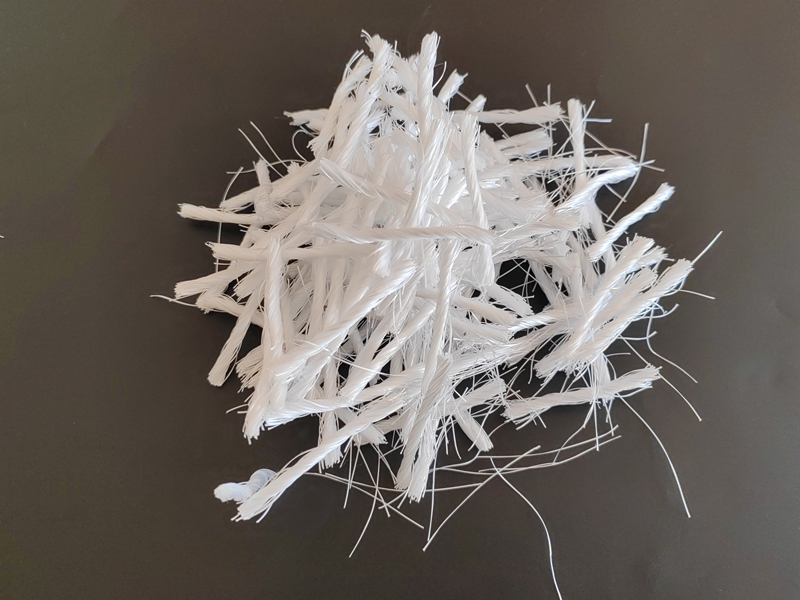

A adição de fibras de polipropileno ao betão não tem um efeito significativo na resistência à compressão e no módulo de elasticidade do betão, mas aumenta a resistência à tracção do betão. A resistência à tracção do betão com cinzas volantes é cerca de 9% a 13% da sua resistência à compressão. A adição de fibras de polipropileno ao betão pode aumentar a resistência à tracção por divisão em cerca de 20% a 50% [16].
1. Resistência à compressão: A resistência à compressão do betão é um parâmetro muito importante, pois determina outros parâmetros como a tensão, flexão, etc. polipropileno reduzem ou aumentam a resistência à compressão do betão, mas em muitos casos, o efeito global pode ser ignorado. De facto, a influência das fibras de polipropileno de pequeno volume na resistência à compressão do betão pode ser mascarada por erros experimentais.
2.º Resistência à tracção à flexão: Com o aumento da fracção de volume da fibra, a resistência à tracção à flexão aumenta. À medida que a proporção das fibras aumenta, a resistência das fibras também melhora.
3.º Desempenho de fratura: A utilização de fibras melhora efetivamente o desempenho de falha do betão de alta resistência. Pode evitar a fratura típica da ligação por cisalhamento causada pela localização da deformação. Pelo contrário, como se mostra na Figura 7, formou-se um grande número de fissuras longitudinais em toda a amostra de betão, principalmente orientadas paralelamente ou subparalelamente à direção da tensão de compressão exterior.
4. Características de fluência e retração do betão: A fibra reduz a deformação por fluência, que se refere à deformação dependente do tempo do betão sob tensão constante. No entanto, o valor da fluência compressiva pode ser apenas 10% a 20% do do betão comum. Devido à extração de água do betão durante o processo de secagem, a retração do betão é também reduzida pelas fibras. Exibe a retração, a fluência e a deformação total variável no tempo de várias misturas de PFRC e misturas de betão sem fibras. De muitas perspetivas, devido à presença de fibras, a taxa de retração irá diminuir. Em primeiro lugar, as fibras não sofrerão qualquer encolhimento, reduzindo assim o encolhimento global da mistura. Além disso, o efeito de retenção de água das fibras nas proporções da mistura de betão atinge um certo limite, o que ajuda a retardar a retração. Portanto, adicionar fibras à proporção da mistura de betão é benéfico para reduzir a deformação por retração.
5. Características de impacto de flexão: O número de golpes de martelo necessários para formar a primeira fissura visível na superfície inferior da viga é definido como o número inicial de impacto de fissura (NCR). O número de impacto de falha nf refere-se ao número de vezes que uma fissura macroscópica principal se propaga da parte inferior da viga para o topo da viga. O índice de ductilidade ao impacto é definido como a relação entre o número de impactos falhados e o número de impactos iniciais de fissuras, que pode ser utilizado para representar a ductilidade ao impacto por flexão.
6.º Penetração de iões cloro: Para além de melhorar as propriedades mecânicas devido ao envolvimento das fibras, a presença de fibras também reduz bastante a penetração de iões cloreto, dependendo da orientação das fibras. Antoni [17] estudou o efeito de permeação do cloreto e verificou que, devido à orientação aleatória das fibras curtas, o efeito de permeação das fibras curtas é insignificante em comparação com as fibras longas. Além disso, na direção perpendicular à penetração dos iões cloreto, a presença de fibras como zonas de transição de interface reduz significativamente o movimento dos iões cloreto no betão, enquanto as fibras proporcionam um caminho mais fácil para os iões cloreto migrarem ao longo da direção das fibras.
